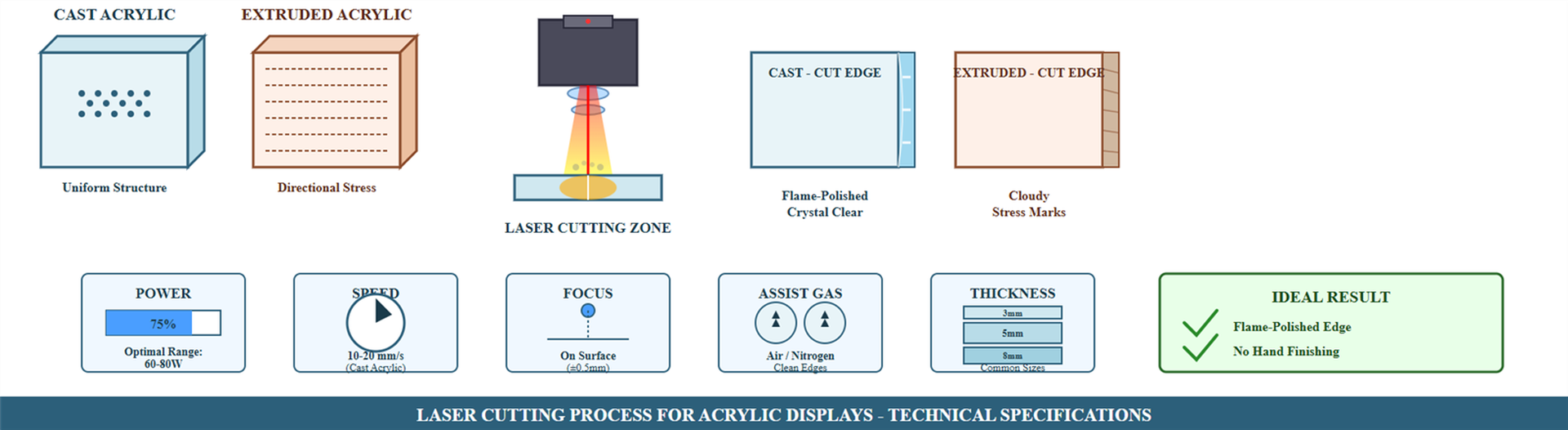

Apa yang Membuat Pemotongan Laser Ideal untuk Tampilan Akrilik?
Panduan komprehensif tentang seni dan ilmu pemotongan laser akrilik untuk{0}}aplikasi tampilan berkualitas tinggi
Akrilik dipotong seperti mentega di bawah laser. Sebenarnya bukan mentega-lebih seperti mentega beku jika Anda melakukannya dengan benar-tapi intinya tetap ada. Saya telah memotong ribuan tampilan selama bertahun-tahun dan masih belum menemukan apa pun yang cocok dengan pemotongan laser untuk kombinasi kualitas tepi, kecepatan, dan fleksibilitas desain yang Anda dapatkan dengan lembaran akrilik cor.
Hal yang dilewatkan kebanyakan orang: tidak semua akrilik itu sama. Akrilik cor (cell-cor) dipotong dengan indah, memberi Anda tepian-halus api yang diinginkan semua orang. Akrilik ekstrusi? Cerita yang sangat berbeda. Mencobanya sekali pada pekerjaan yang terburu-buru karena pemasok kehabisan lembaran cor-tepinya menjadi keruh, tanda stres di mana-mana, harus-mengpoles tangan 200 buah. Tidak pernah lagi.
Akrilik Cor vs. Akrilik Ekstrusi: Perbedaan Kritis
Akrilik Cor
Dibuat dengan menuangkan cairan metil metakrilat di antara pelat kaca
Proses curing yang lambat (jam) menciptakan struktur molekul yang seragam
Stres internal minimal
Potongan bersih dengan tepi-yang halus dan mengkilap
Transmisi cahaya merata, ideal untuk lampu latar
Biaya lebih tinggi tetapi kualitas unggul untuk tampilan
Akrilik Ekstrusi
Didorong melalui cetakan saat dicairkan
Produksi lebih cepat tetapi rantai molekul sejajar dengan arah ekstrusi
Berisi tekanan internal dari proses manufaktur
Potongan dengan tepi yang keruh dan kasar serta garis tegangan yang terlihat
Transmisi cahaya tidak merata, buruk untuk lampu latar
Biaya lebih rendah tetapi tidak dapat diterima-untuk tampilan berkualitas tinggi
"Saya mengujinya secara khusus: membeli lembaran 600x600mm dari kedua jenis dari pemasok yang sama, memotong pola yang sama pada keduanya. Tepi cor: bening, halus, sedikit semir api. Tepi ekstrusi: keruh, garis tegangan terlihat, tekstur kasar. Keduanya dipotong dengan parameter yang sama. Struktur materiallah yang membedakan, bukan proses pemotongannya."
Lembaran Akrilik Cor

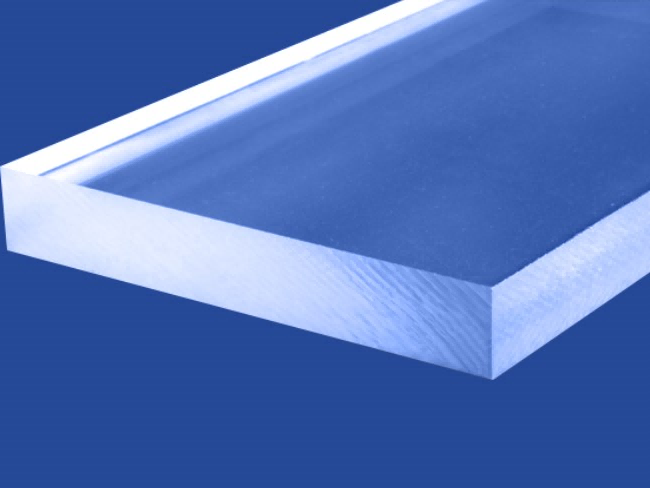

Tepi Akrilik yang Diekstrusi
Mengapa Akrilik Merespon Laser CO2 dengan Baik
Spektrum serapan. Laser CO2 memancarkan panjang gelombang 10,6 mikron, tepat di tempat PMMA (polimetil metakrilat-itulah nama kimia akrilik) menyerap energi secara efisien. Anda tidak memantulkan sinar seperti yang Anda lakukan pada aluminium polos, tidak memantulkannya seperti kaca biasa. Bahan memanas tepat di tempat pancaran sinar, meleleh dengan bersih, dan kelebihannya menguap. Fisika menguntungkan Anda sekali ini.
Bandingkan dengan polikarbonat. PC juga menyerap pada 10,6 mikron, tetapi ini adalah termoset yang akan hangus dan tidak meleleh dengan bersih. Anda akan mendapatkan bagian tepi yang terbakar berwarna coklat, sisa asap, Anda harus berlari lebih cepat dengan daya yang lebih kecil untuk meminimalkan perubahan warna. Untuk pekerjaan tampilan yang mengutamakan kualitas tepian, ini bukan-permulaan kecuali Anda tetap mengecat bagian tepinya.
Kualitas sinar lebih penting daripada yang disadari sebagian besar operator. Nilai M²-seberapa dekat sinar Anda dengan Gaussian ideal-secara langsung memengaruhi kualitas pemotongan Anda. Tabung murah dengan M² 1,8 memberi Anda garitan yang lebih tebal dan tepi yang lebih kasar daripada tabung tertutup yang bagus dengan M² 1,1.

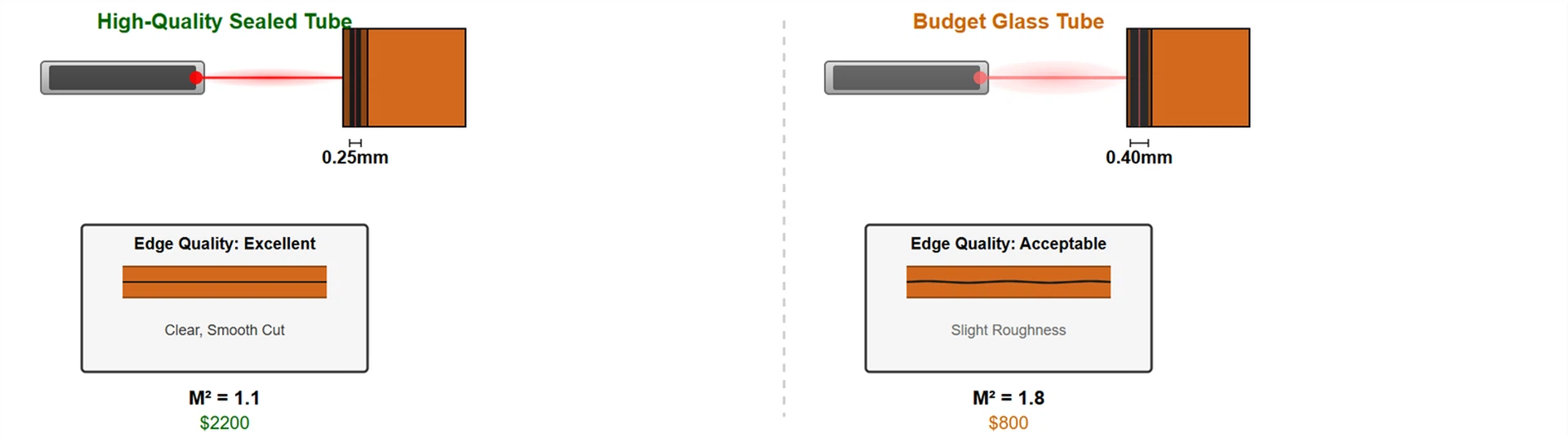

Perbandingan Kualitas Balok
| Kualitas Sinar (M²) | Tipe Tabung | Lebar Goresan | Kualitas Tepi | Biaya |
|---|---|---|---|---|
| 1.1 (Idealnya) | Tabung tertutup-berkualitas tinggi | 0,25mm | Luar biasa - jelas, halus | $2200 |
| 1,8 (Buruk) | Tabung kaca anggaran | 0,4 mm | Dapat diterima - sedikit kekasaran | $800 |
Kiat Pro: Saya menguji ini secara khusus: mesin yang sama, parameter yang sama, menukar tabung. Lebar garitan berubah dari 0,4 mm menjadi 0,25 mm, kejernihan tepi meningkat secara nyata. Itu adalah tabung seharga $800 versus tabung seharga $2200, dan ya, Anda dapat melihat perbedaannya.
Parameter yang Tidak Diberitahukan Siapapun kepada Anda
Pengaturan daya hanyalah permulaan. Semua orang fokus pada watt-60W, 80W, 100W, apa pun. Namun kendali sebenarnya berasal dari kecepatan, frekuensi, dan cara Anda menggabungkannya.

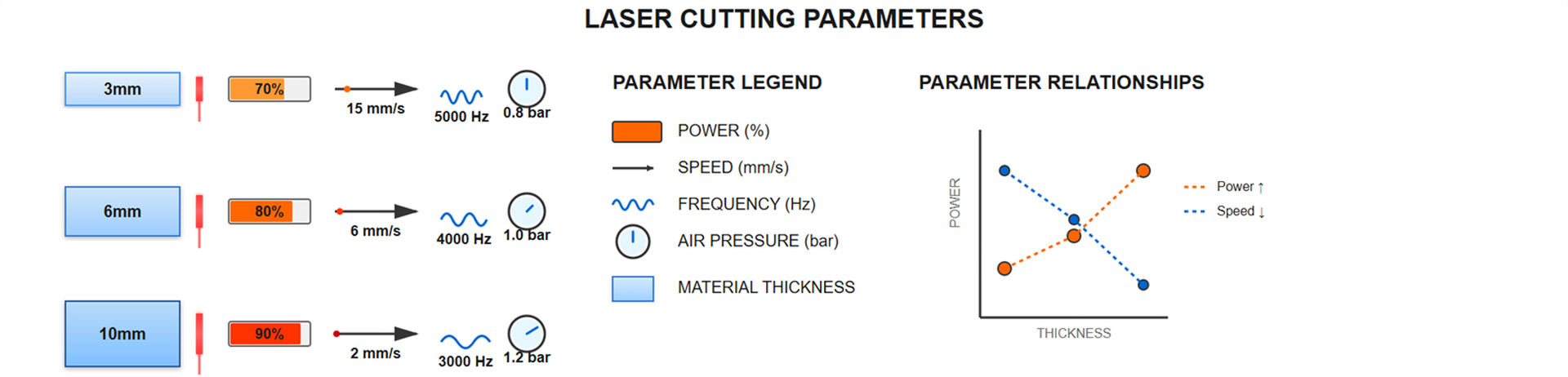

| Bahan | Ketebalan | Kekuatan | Kecepatan | Frekuensi | Bantuan Udara |
|---|---|---|---|---|---|
| Akrilik Cor | 3mm | 70% | 15mm/detik | 5000Hz | 0,8 batang |
| Akrilik Cor | 6mm | 80% | 6mm/s | 4000Hz | 1,0 batang |
| Akrilik Cor | 10mm | 90% | 2mm/detik | 3000Hz | 1,2 batang |
Frekuensi Penting
Frekuensi penting karena Anda memancarkan sinar, dan frekuensi yang lebih tinggi berarti lebih banyak pulsa per milimeter potongan. Lebih banyak pulsa=tepi lebih halus namun juga lebih banyak akumulasi panas. Terlalu tinggi dan Anda akan meleleh kembali ke dalam garitan.
Mencoba 20kHz sekali karena beberapa postingan forum mengatakan itu memberikan "hasil yang lebih baik." Ya, lebih baik jika Anda suka akrilik cair mengelasnya kembali di belakang potongannya. Turun kembali ke 5kHz, masalah hilang.
Tekanan Bantuan Udara
0,8 bar melalui nosel 2 mm, diarahkan sedikit ke belakang titik fokus. Tidak ada dalam manualnya. Menemukan hal ini melalui trial and error ketika saya terus mengalami kilas balik-saat itulah udara bantuan memantul dari material dan meniupkan akrilik yang menguap kembali ke permukaan atas, meninggalkan residu.
Miringkan nosel 15 derajat ke belakang dari vertikal, tiba-tiba tidak ada lagi kilas balik. Butuh waktu tiga bulan bagi saya untuk mengetahuinya.

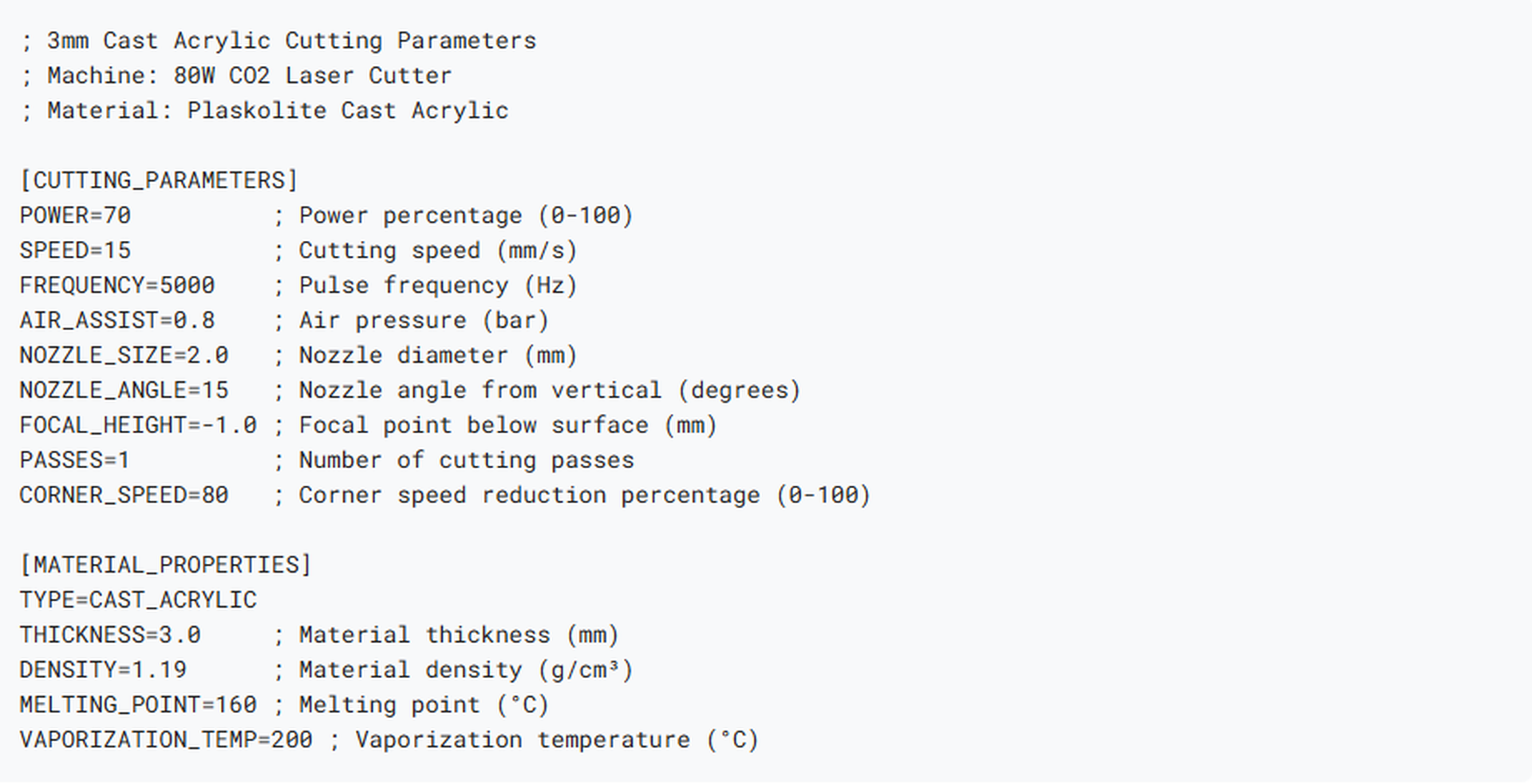

Contoh Konfigurasi Parameter
Kualitas Tepi adalah Tentang Manajemen Termal
Tepian "nyala-yang dipoles" yang diinginkan semua orang berasal dari peleburan akrilik dan tegangan permukaan yang membuatnya halus saat-memadat kembali. Itu sebabnya karya akrilik cor dan hasil cetakan yang diekstrusi tidak-cetakan memiliki orientasi molekul yang seragam, hasil cetakan yang diekstrusi memiliki tegangan internal dari proses ekstrusi yang muncul sebagai tanda tegangan saat Anda memanaskannya.
Posisi titik fokus mengubah segalanya. Kebanyakan orang fokus tepat pada permukaan material. Saya memfokuskan 1 mm di bawah permukaan untuk benda yang tebalnya lebih dari 5 mm. Memberi Anda garitan yang sedikit lebih lebar di bagian atas tetapi tepi bawah menjadi lebih bersih dan permukaan belakang tidak gosong.
Untuk tampilan yang bagian tepinya terlihat, garitan bagian atas tidak masalah-Anda tetap memolesnya jika Anda terlalu peduli.
Kualitas Tepi Buruk (Diekstrusi)
Kualitas Tepi Luar Biasa (Pemeran)
Ketebalan Penting Non-Linear

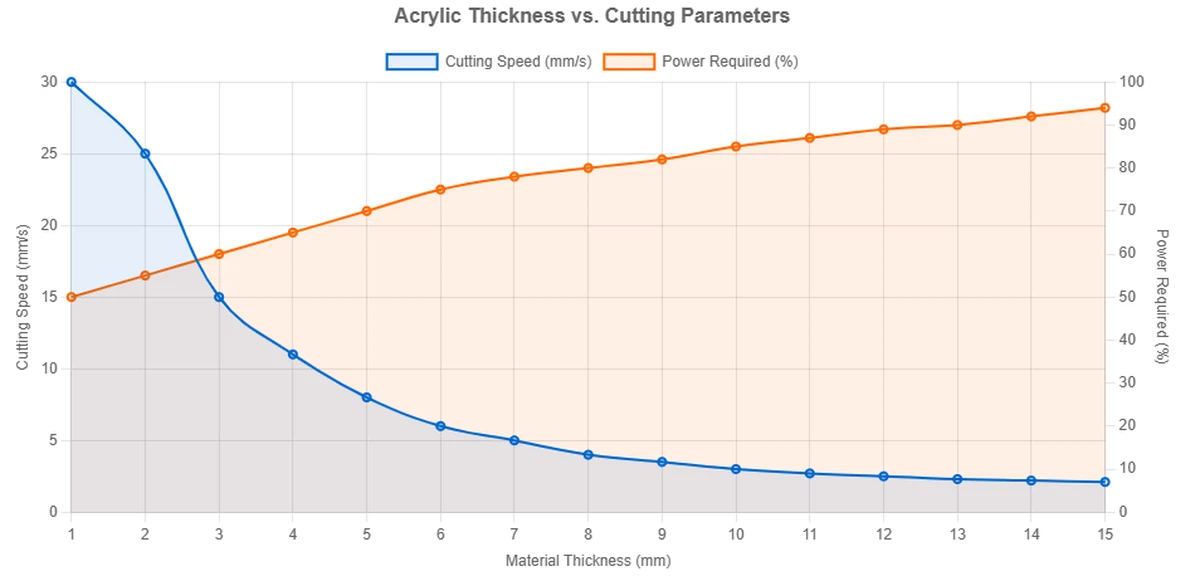

Pemotongan akrilik 3mm dengan kecepatan 15mm/s, 6mm membutuhkan 6mm/s, 10mm membutuhkan 2mm/s. Hal ini tidak linier karena konduksi termal mulai mendominasi-semakin tebal material, semakin banyak panas yang dapat dihantarkan sebelum sinar dapat menguapkan material sepenuhnya. Akhirnya membutuhkan lebih banyak energi secara tidak proporsional.
Pernah punya proyek, balok akrilik 20mm untuk dipajang di museum. Tidak dapat memotongnya dalam sekali jalan-ketinggian laser maksimal sekitar 12-15mm tergantung pada mesinnya. Harus membalik potongannya dan memotong dari kedua sisi, bertemu di tengah. Anda dapat melihat garis sambungan jika Anda melihat dari dekat, tetapi di bawah pencahayaan layar tidak ada yang menyadarinya. Menyebutkan hal ini kepada klien sebelumnya, mereka baik-baik saja. Lebih baik daripada mencoba melakukan router dan mendapatkan tanda alat di mana-mana.
Batasan Desain yang Tidak Jelas
Ukuran Fitur Minimum
Ukuran fitur minimum adalah sekitar 2x lebar garitan Anda jika Anda ingin agar dapat bertahan dalam penanganan. Goresan 0,25 mm saya berarti 0,5 mm secara teknis memungkinkan, tetapi apa pun yang berukuran di bawah 1 mm cenderung pecah selama pembersihan atau perakitan.
Melakukan serangkaian pola kepingan salju yang rumit sekali-koneksi 0,6 mm antar elemen-hilang 30% hingga rusak hanya dengan memindahkannya dari alasnya. Didesain ulang dengan minimum 1,2 mm, tanpa kegagalan.
Sudut Dalam
Sudut dalam selalu mempunyai jari-jari yang sama dengan lebar garitan. Tidak bisa mendapatkan sudut tajam 90 derajat karena baloknya bulat. Jika Anda memerlukan sudut persegi untuk sambungan tab-dan-slot, Anda harus mendesain slot terlalu besar atau mengarsipkan sudut secara manual.
Untuk pekerjaan tampilan, biasanya tidak menjadi masalah-sebagian besar desain berfungsi dengan baik dengan radius sudut 0,2 mm. Namun untuk kesesuaian mekanis yang presisi, hal ini penting.
Kedalaman Ukiran
Anda dapat melakukan raster-mengukir akrilik untuk detail permukaan, namun kedalaman praktisnya mungkin 0,3-0,5 mm sebelum Anda mulai mendapatkan hasil yang tidak konsisten. Distribusi daya di seluruh area yang terukir tidak seragam sempurna - bagian tepinya cenderung mendapatkan lebih banyak energi daripada bagian tengahnya.
Muncul sebagai kedalaman yang tidak rata di area terisi besar. Contoh nyata: membuat kumpulan lencana nama dengan-latar belakang berisi raster. Bagian tengah setiap lencana memiliki kedalaman 0,15 mm, tepinya 0,3 mm. Tampak mengerikan.
Pemotongan Pesanan
Jika Anda membuat lembaran dengan banyak potongan, potong detail interiornya terlebih dahulu, baru potongan strukturalnya. Jika tidak, lembaran tersebut akan kehilangan kekakuannya di tengah proses dan mulai melengkung karena panas, sehingga menghilangkan ketinggian fokus Anda untuk potongan yang tersisa.
Mempelajari hal ini dengan susah payah pada pekerjaan dengan 50 lubang kecil di pelat belakang yang tipis-potong kelilingnya terlebih dahulu, lembaran tergulung selama pemotongan lubang, fokusnya meleset 3 mm pada akhirnya. Separuh lubangnya kasar. Membalikkan urutan pemotongan, masalah terpecahkan.
Tip Desain untuk Tepian yang Bersih
Pemotongan Vektor
Pemotongan vektor selalu mengalahkan raster untuk bagian tepinya. Mode raster ditujukan untuk mengukir permukaan, bukan memotong. Mode vektor mengikuti garis luar dengan kecepatan dan daya konstan-lebih bersih.
Arah Potong
Arah pemotongan sedikit mempengaruhi kualitas sudut. Perubahan arah yang tajam menyebabkan sedikit perlambatan, yang berarti lebih banyak energi yang dibuang ke tikungan, yang dapat menyebabkan panas berlebih.
Fiksasi Bagian
Untuk komponen kecil atau material tipis di bawah 2 mm, Anda memerlukan penahan atau komponen dapat bergeser-ditengah-tengah tekanan udara. Penahan magnet-berfungsi dengan baik untuk lembaran tipis.
Pertimbangan Produksi
Efisiensi Bersarang
Efisiensi penyatuan menentukan biaya material Anda. Lembaran akrilik mahal-$85 untuk lembaran 3mm berukuran 4'x8' dari pemasok kami. Setiap inci persegi yang Anda buang adalah uang yang hilang.
Perangkat lunak bersarang yang baik memberi Anda pemanfaatan material sebesar 85-90% pada pekerjaan kompleks. Penempatan bagian yang bersarang atau malas? Pemanfaatan 65-70% dan tiba-tiba Anda kehilangan $25-30 per lembar.
Contoh Nyata: Seandainya pekerja magang melakukan sarang sekali tanpa memeriksa. Dia meninggalkan celah 40 mm antar bagian "untuk keamanan". Kehilangan 15% luas lembaran menjadi sia-sia. Tunjukkan padanya cara membuat sarang dengan jarak 5mm-dapatkan 15% kembali. Pada pekerjaan 200 lembar, itu menghemat $2.550.
Waktu Siklus vs Kualitas Tepi
Melakukan beberapa studi waktu: 15mm/s memberi saya siklus 12-menit untuk bagian tampilan biasa. 25mm/s menurunkannya menjadi 7 menit, namun saya harus menghabiskan 10 menit untuk memoles bagian tepinya setelahnya. Perhitungannya sudah jelas, namun masyarakat masih berpendapat bahwa “pemotongan lebih cepat” tanpa mempertimbangkan tenaga kerja hilir.
Struktur Biaya
Biaya Bahan
40-50% biaya pekerjaan untuk sebagian besar pekerjaan pajangan. 3mm akrilik cor bening harganya sekitar $85 per lembar 4x8, Anda mungkin mendapatkan 6-8 lembar pajangan biasa per lembar. Sebut saja biaya bahan $12-15 per potong.
Waktu Mesin
Dihitung dengan panjang pemotongan dibagi kecepatan, ditambah waktu penyetelan. Potongan pajangan pada umumnya mungkin memiliki jalur pemotongan sepanjang 2 meter. Itu berarti pemotongan 133 detik, sebut saja 3 menit dengan pengaturan. Pada waktu mesin $60/jam, itu berarti $3 per potong.
Biaya Tenaga Kerja
Variabel yang diremehkan semua orang. Persiapan bahan,-pembersihan pascaproses, pemeriksaan kualitas, pengemasan. Gambar minimal 5 menit per potong. Dengan biaya tenaga kerja $25/jam, itu berarti $2,08 per potong.
Biaya Total: $12 bahan + $3 mesin + $2 tenaga kerja=$17 per potong. Jual seharga $45-60 tergantung kompleksitas dan pelanggan.
Apa yang Salah
Memotong di Sudut
Terjadi jika Anda memotong terlalu cepat atau material mengalami tekanan internal. Sinar tersebut menyelesaikan pemotongan tetapi kejutan termal memecahkan sudutnya. Biasanya chip 1-2 mm, tetapi merusak bagiannya.
Kembali-Permukaan Arang
Terjadi pada material tebal saat laser keluar. Bantuan udara meniupkan material yang menguap keluar dari dasar, namun beberapa mengembun di permukaan belakang sebagai residu gelap.
Larutan:
Endapan akrilik yang menguap pada lensa pemfokusan, mengurangi transmisi daya, menjadikan titik fokus lebih besar dan kurang jelas. Anda tidak akan langsung menyadarinya-pemotongan akan semakin parah dalam beberapa hari.
Pergeseran Bagian
Untuk komponen kecil atau material tipis di bawah 2 mm, Anda memerlukan penahan atau komponen dapat bergeser-ditengah-tengah tekanan udara.
Perbandingan dengan Metode Pemotongan Lainnya
| Metode | Terbaik Untuk | Kualitas Tepi | Kompleksitas | Biaya | Pasca-Pemrosesan |
|---|---|---|---|---|---|
| Pemotongan Laser | Bentuknya rumit, ketebalannya tipis hingga sedang | Luar biasa (nyala-dipoles) | Tinggi (desain rumit) | Sedang | Minimal |
| Pemotongan Router | Bahan tebal, potongan lurus | Bagus (tanda alat) | Sedang | Rendah hingga Sedang | Diperlukan pemolesan |
| Pemotongan Gergaji | Garis lurus saja | Adil (garis potong terlihat) | Rendah | Rendah | Diperlukan pengamplasan |
| Jet Air | Bahan sangat tebal | Bagus (hasil akhir matte) | Tinggi | Tinggi | Diperlukan pemolesan |
| Pisau CNC | Bahan sangat tipis | Adil | Sedang | Sedang | Penyelesaian tepi |
Pertimbangan Peralatan
Kehidupan Tabung
Ukuran Mesin

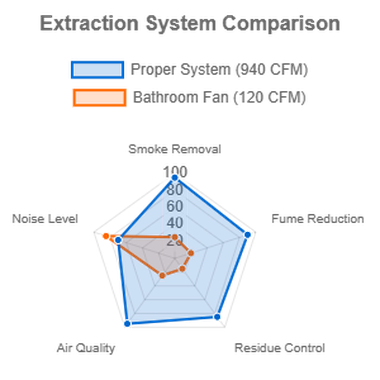

Ekstraksi adalah Wajib
Akrilik yang diuapkan adalah bahan yang tidak enak-mengiritasi saluran pernapasan, melapisi segala sesuatu dengan residu lengket, dan berbau tidak sedap. Membutuhkan ekstraksi minimum 800 CFM pada kepala pemotongan, yang dibuang ke luar.
Saya menggunakan kipas sentrifugal inline (Soler & Palau TD-200), 940 CFM, saluran 4". Menjaga area kerja tetap bersih dan Anda tidak menghirup asap polimer sepanjang hari.
Beberapa orang berhemat dan menggunakan kipas angin kamar mandi-120 CFM, sama sekali tidak memadai. Terlihat asap di area kerja, keluhan orang lain di dalam gedung. Jangan menjadi orang itu.
Apa yang Akan Saya Katakan pada Seseorang yang Memulai
Pemilihan Bahan
Beli akrilik cor, bukan yang diekstrusi, kecuali biayanya sangat penting dan kualitas tepinya tidak menjadi masalah. Uji parameter Anda secara menyeluruh sebelum produksi-bahan dari pemasok yang berbeda akan dipotong secara berbeda meskipun semuanya terbuat dari "akrilik cor". Dokumentasikan pengaturan Anda untuk setiap jenis dan ketebalan bahan.
Berinvestasi dalam Ekstraksi
Jangan murahan. Paru-paru Anda tidak dapat diganti dan asap akrilik akan merusak hari Anda tanpa ventilasi yang baik. Pertimbangkan $500-600 untuk sistem ekstraksi nyata, lakukan saja.
Merawat Mesin
Mingguan: periksa lensa, bersihkan kaca spion, periksa nosel bantuan udara. Bulanan: periksa ketegangan sabuk, lumasi rel linier, verifikasi kesejajaran balok. Setiap tahun: ganti kaca spion, ganti tabung jika mendekati akhir masa pakainya. Melewatkan pemeliharaan akan menimbulkan biaya yang jauh lebih besar pada pemotongan yang gagal dan waktu henti dibandingkan pemeliharaan itu sendiri.
Mulai Sederhana
Mulailah dengan geometri sederhana dan lanjutkan. Jangan langsung beralih ke bagian bersarang yang rumit dengan fitur 0,5 mm. Potong kotak dan lingkaran, ukur lebar garitan, periksa kualitas tepi, masukkan parameter Anda. Kemudian coba kurva, lalu bentuk yang rumit, lalu sarang yang rapat. Berjalan sebelum berlari, dll.
Periksa Tinggi Fokus
Periksa ketinggian fokus sebelum setiap pekerjaan. Saya telah melakukan ini selama bertahun-tahun dan saya masih memverifikasi posisi titik fokus secara manual dengan pin pengukur sebelum memulai pemotongan. Membutuhkan waktu 10 detik, mencegah masalah "mengapa seluruh lembaran ini terpotong seperti sampah" ketika Anda menyadari bahwa Anda berada 5 mm di luar fokus sepanjang waktu.
Dokumentasikan Segalanya
Simpan log parameter yang sesuai untuk bahan dan ketebalan berbeda. Perhatikan pemasok mana yang menyediakan bahan dengan kualitas terbaik. Lacak waktu kerja dan penggunaan material untuk menyempurnakan biaya Anda. Dokumentasi mengubah pengalaman menjadi kesuksesan yang berulang.
"Cukup banyak untuk pemotongan layar akrilik dengan laser. Berfungsi dengan baik jika Anda mencocokkan bahan dengan proses dan menyesuaikan parameter Anda. Pemotongan rapi, terlihat profesional, lebih cepat daripada alternatif apa pun untuk bentuk yang rumit. Namun, jangan berharap hasilnya langsung-langsung-hasil yang baik memerlukan perhatian terhadap detail dan perawatan yang tepat."
Contoh Tampilan Akrilik
Tampilan Berdiri
Dudukan layar akrilik-yang dipotong laser dan rumit dengan-tepi yang dipoles api serta rakitan tab-dan-slot yang presisi. Sempurna untuk tampilan produk ritel.
Papan Display Produk
Papan display akrilik khusus dengan-merek yang diukir laser dan slot yang dipotong secara presisi untuk display produk. Bahannya yang bening memungkinkan penggunaan serbaguna di lingkungan apa pun.
etalase
Kotak etalase akrilik kelas atas dengan sambungan presisi potongan laser dan tepian yang dipoles. Ideal untuk pameran museum atau-barang ritel bernilai tinggi.
